Сфера деятельности

Поставка природного газа белорусским потребителям

В настоящее время на территории Республики Беларусь функционирует система магистральных газопроводов, эксплуатируемая ОАО «Газпром трансгаз Беларусь», которая включает в себя 7 магистральных газопроводов (МГ), 226 газораспределительных станций (ГРС), Осиповичское, Прибугское и Мозырское подземные хранилища газа (ПХГ).

Общая протяженность газопроводов составляет более 7,9 тыс. км в однониточном исчислении. По системе магистральных газопроводов осуществляется подача газа потребителям Республики Беларусь.

Карта магистральных газопроводов Республики Беларусь


Транзитный транспорт российского газа

Газотранспортная система ОАО «Газпром трансгаз Беларусь» технологически связана с аналогичными системами соседних Европейских стран и позволяет осуществлять транзит российского природного газа в Украину, Польшу, Литву и Калининградскую область Российской Федерации.

Карта транспортировки российского газа через Республику Беларусь


Транзит российского природного газа через территорию Республики Беларусь обеспечивается по следующим газопроводам:

  • трёхниточный магистральный газопровод «Торжок — Минск — Ивацевичи» диаметром 1220 мм;
  • двухниточный магистральный газопровод «Ивацевичи — Долина» диаметром 1220 мм;
  • магистральный газопровод «Кобрин — Брест — Госграница» диаметром 1020 мм;
  • магистральный газопровод «Минск — Вильнюс» диаметром 1220 мм;
  • магистральный газопровод «Торжок — Долина» диаметром 1420 мм;
  • газопровод «Волковыск — Госграница» диаметром 273 мм;
  • 7 газоизмерительных станций (ГИС).
Общая протяженность газопроводов Республики Беларусь, обеспечивающих транзит российского природного газа в страны Европы, в однониточном исчислении составляет более 2500 км.

Кроме того, ОАО «Газпром трансгаз Беларусь» выполняет операторские функции по эксплуатации магистрального газопровода «Ямал — Европа», диаметром 1420 мм, протяженностью 575 км, находящегося в собственности ПАО «Газпром».

Компрессорные станции

В состав газотранспортной системы ОАО «Газпром трансгаз Беларусь» входят восемь компрессорных станций (КС), из которых пять установлены на линейной части и обеспечивают транспорт газа по магистральным газопроводам, три установлены на подземных хранилищах газа и осуществляют закачку газа в подземные пласты газовых хранилищ.

Компрессорные станции предназначены для увеличения пропускной способности за счет повышения давления в магистральном газопроводе. КС состоят из одного или нескольких компрессорных цехов, осуществляющих технологические процессы очистки, компримирования и последующего охлаждения природного газа с использованием газоперекачивающих агрегатов (ГПА), пылеуловителей (ПУ) или фильтр-сепараторов (ФС), аппаратов воздушного охлаждения газа (АВО).

На компрессорных станциях эксплуатируются 89 газоперекачивающих агрегатов (ГПА) различного типа: электроприводные, газотурбинные, газопоршневые, газомотокомпрессорные. Суммарная установленная мощность ГПА составляет 334,1 МВт.

Кроме того, ОАО «Газпром трансгаз Беларусь» эксплуатирует на магистральном газопроводе «Ямал — Европа» 5 компрессорных станций, в состав которых входят 26 газотурбинных ГПА с суммарной мощностью 416 МВт.

Стабильная работа основного технологического оборудования компрессорных станций позволила обеспечить плановые показатели по транспортировке газа, в том числе транзит газа по магистральному газопроводу «Ямал — Европа», а также закачку газа в подземные хранилища.

Линейные компрессорные станции

На линейной части магистральных газопроводов «Торжок — Минск — Ивацевичи» и «Ивацевичи — Долина» установлены 5 компрессорных станций (КС): «Орша», «Крупки», «Минск», «Несвиж», «Кобрин», которые состоят из восьми компрессорных цехов.

Панорамный вид КС «Минск»


Компрессорные станции обеспечивают поставки природного газа потребителям Республики Беларусь, транзит газа в Европу, Украину, страны Балтии и Калининградскую область Российской Федерации, а также поддерживают необходимое давление газа на входе в подземные хранилища газа ОАО «Газпром трансгаз Беларусь».

Характеристики КС

п/п

Наименование КС

Кол-во

КЦ

Тип

ГПА

Мощность КС,

МВт

1.

«Орша»

2

СТД-4000-2

80,0

2.

«Крупки»

2

СТД-4000-2

80,0

3.

«Минск»

2

СТД-4000-2

80,0

4.

«Несвиж»

1

ГПА-Ц-6,3

37,8

5.

«Кобрин»

1

СТД-4000-2

40,0

ВСЕГО:

8

317,8


Электроприводные ГПА СТД-4000-2 оснащены одноступенчатым центробежным нагнетателем природного газа Н-280-12-7 и синхронным трехфазным электродвигателем СТД-4000-2. Агрегаты установлены в здании компрессорного цеха, состоящего из машинного зала с приводными электродвигателями и галереи нагнетателей.

Газотурбинные ГПА-Ц-6,3 оснащены двухступенчатым нагнетателем природного газа Н-196-1,45 и газотурбинными двигателями НК-12СТ или Д-336-2Т. Агрегаты имеют контейнерно-блочное исполнение.

Для очистки газа на входе КС используются циклонные или масляные пылеуловители, для охлаждения газа на выходе КС перед его подачей в линейную часть используются аппараты воздушного охлаждения зигзагообразного типа.

Машинный зал КС «Минск»

Галерея нагнетателей КС «Минск»


Компрессорные станции подземных хранилищ газа

ОАО «Газпром трансгаз Беларусь» эксплуатирует три подземных хранилища газа: Осиповичское, Прибугское и Мозырское. Закачка газа в хранилища осуществляется с помощью газоперекачивающих агрегатов, повышающих входное давление газа из подводящего магистрального газопровода до давления в подземных пластах, где непосредственно и осуществляется хранение газа.

Характеристики КС ПХГ

п/п

Наименование ПХГ

Тип

ГПА

Кол-во ГПА

Мощность ГПА,

МВт

Мощность КС (КЦ),

МВт

1.

«Осиповичское»

10ГКМА1–28/75

6

0,767

4,6

2.

«Прибугское»

КЦ-1

КЦ-2

10ГКНАМ2–40/150

JGC/4+12V-AT27GL

4

1

1,175

2,334

4,7

2,334

3.

«Мозырское»

JGC/4+12V-AT27GL

2

2,334

4,668

ВСЕГО:

13

16,302

Газоперекачивающие агрегаты типа 10ГКМА1–28/75 и 10ГКНАМ2–40/150 представляют собой газомотокомпрессоры, у которых в одном корпусе установлены на одном коленчатом валу двухтактный поршневой газовый двигатель и одно- или двухступенчатый поршневой компрессор. Газомотокомпрессоры имеют низкую частоту вращения (300 об/мин) и соответственно низкую производительность и единичную мощность. Агрегаты установлены в здании компрессорного цеха.

ГПА типа 10ГКМА1–28/75


Газоперекачивающие агрегаты типа JGC/4+12V-AT27GL оснащены двухступенчатым поршневым газовым компрессором и приводным поршневым газовым двигателем. Повышенная частота вращения (1000 об/мин) обеспечивает более высокую по сравнению с газомотокомпрессорами производительность и мощность ГПА. Агрегаты расположены в индивидуальных защитных укрытиях и выполняют весь технологический цикл закачки газа, т.е. очистку, компримирование и охлаждение газа.

ГПА типа JGC/4+12V-AT27GL

Компрессорные станции газопровода «Ямал — Европа»

На магистральном газопроводе «Ямал — Европа» установлены пять компрессорных станций (КС): «Оршанская», «Крупская», «Минская», «Несвижская», «Слонимская», которые обеспечивают транзит российского природного газа в страны Европы.

Характеристики КС

п/п

Наименование КС, КЦ

Тип

ГПА

Кол-во ГПА

Мощность КС (КЦ),

МВт

1.

«Оршанская»

ГПА-Ц1-16С/85-1,35М

5

80,0

2.

«Крупская»

ГПА-16-01 «Урал»

6

96,0

3.

«Минская»

ГПА-Ц1-16С/85-1,35М1

5

80,0

4.

«Несвижская»

ГПА-Ц-16С/85-1,5

5

80,0

5.

«Слонимская»

ГПА-Ц1-16С/85-1,37М

5

80,0

ВСЕГО:

26

416,0

Все компрессорные станции оснащены современными газотурбинными газоперекачивающими агрегатами единичной мощностью 16,0 МВт в контейнерно-блочном исполнении в состав которых входит следующее основное оборудование: приводной газотурбинный двигатель, полнонапорный центробежный газовый компрессор и микропроцессорная система автоматического управления и регулирования.

Газовые компрессоры оснащены торцевыми газодинамическими уплотнениями, которые позволяют отказаться от использования масла для уплотнения роторов и тем самым не допускают попадания масла в линейную часть газопровода. На КС «Оршанская» и КС «Слонимская» вместо традиционных подшипником скольжения используется магнитный подвес роторов газовых компрессоров.

С целью снижения выбросов загрязняющих веществ газотурбинные двигатели оснащены малоэмиссионными камерами сгорания, которые обеспечивают низкую концентрацию окислов азота и углерода в выхлопных газах.

В настоящее время компрессорные станции состоят из одного компрессорного цеха, но имеют всю необходимую инфраструктуру для расширения и подключения в перспективе ко второй нитке газопровода «Ямал — Европа».

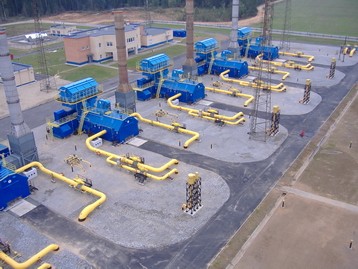

Панорамный вид КС «Крупская»


Мероприятия по повышению надежности

Реализуемые мероприятия по повышению надежности основного технологического и вспомогательного оборудования компрессорных станций позволяют обеспечивать бесперебойные поставки газа потребителям Республики Беларусь, выполнение контрактных обязательств по транзиту газа и выполнение плана закачки газа в подземные хранилища.

Несмотря на естественное старение оборудования, эксплуатация компрессорных станций осуществляется безаварийно.

С целью повышения надежности оборудования КС проводятся следующие мероприятия:

  • ремонты основного технологического и вспомогательного оборудования, включая ГПА и газотурбинных двигателей;
  • техническое диагностирование технологических газопроводов КС методом акустической эмиссии;
  • техническое диагностирование с целью продления назначенного ресурса сосудов, работающих под давлением (пылеуловители, сепараторы, вымораживатели), а также аппараты воздушного охлаждения газа методом акустической эмиссии;
  • Анализ технического состояния ГПА

  • вибрационное диагностирование ГПА и технологического оборудования;

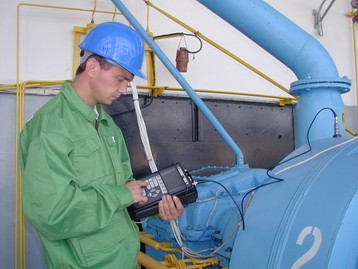

  • Вибрационное обследование ГПА

  • ультразвуковой контроль соединительных деталей технологических газопроводов КС;
  • ремонты антикоррозионных и специальных покрытий оборудования, газопроводов и опор, работы по благоустройству территории;
  • внедрение информационных писем заводов-изготовителей оборудования.

Внедрение энергосберегающих технологий на КС

В рамках выполнения Программы ОАО «Газпром трансгаз Беларусь» по энергосбережению в системе утилизации переточного газа Осиповичского ПХГ эксплуатируются две блочные компрессорные установки: БКУ «Ариэль» и ГПУ-500.

Характеристики БКУ

п/п

Тип БКУ

Производительность, м3

1.

БКУ «Ариель»

300,0

2.

ГПУ-500

500,0

Блочные компрессорные установки оснащены двухступенчатыми газовыми компрессорами и приводными газовыми поршневыми двигателями. Имеют собственную микропроцессорную систему управления, расположены в здании.

ГПУ-500


Энергетическое оборудование

Решение вопросов бесперебойного энергоснабжения объектов магистральных газопроводов и объектов Общества, а также разработка и реализация мероприятий по совершенствованию энергетического хозяйства, экономному расходованию электрической и тепловой энергии — одна из составляющих обеспечения безопасной и энергоэффективной работы всей газотранспортной системы.

В данный момент энергосистема ОАО «Газпром трансгаз Беларусь» включает в себя:

  • 451 трансформаторную подстанцию (включая 553 силовых трансформатора);
  • 945 км воздушных и кабельных линий электропередач;
  • 21 котельную мощностью выше 0,5 Гкал/час;
  • 45 артезианских скважин;
  • 150 км водопроводов и 106 км сетей водоотведения;
  • 26 водоочистных и 33 канализационных очистных сооружений.

Все эти компоненты обеспечивают объекты Общества электричеством, теплом и водой.

Потребление покупной электроэнергии объектами ОАО «Газпром трансгаз Беларусь» в 2013 году составило 224 433 тыс. кВтч, в том числе на нужды транспорта газа — 199 552 тыс. кВтч. Выработка электроэнергии на собственных электрогенерирующих мощностях составила 25 262 тыс. кВтч.

С начала 2009 года введены в эксплуатацию когенерационные установки фирмы «TEDOM» (Чехия) на филиале «Осиповичское УМГ» и электростанция собственных нужд производства ОАО «Звезда Энергетика» (Россия) на филиале «Слонимское УМГ», что позволяет вырабатывать электрическую и тепловую энергию для нужд ОАО «Газпром трансгаз Беларусь» и продавать часть электроэнергии в энергосистему Беларуси.

Развитие электроэнергетического направления деятельности предусматривает, в частности, строительство новых генерирующих мощностей, использование возобновляемых источников энергии, а также развитие систем электро- и теплоснабжения.

Основными задачами энергетических служб являются:

  • обеспечение надежности и экономичности энергетических объектов за счет выполнения всех необходимых видов технического обслуживания и ремонтов,
  • выполнение планов модернизации и реконструкции систем электроснабжения, теплоснабжения, водоснабжения и водоотведения, систем вентиляции,
  • подготовка энергообъектов к работе в осенне-зимний период.

В рамках реализации Директивы №3 «Экономия и бережливость — главные факторы экономической безопасности государства» проводятся мероприятия по внедрению на объектах общества энергосберегающего оборудования.

Оборудование насосной второго подъема КС «Кобрин»



Электростанция собственных нужд филиала "Слонимское УМГ"

Электростанция собственных нужд филиала «Слонимское УМГ»



Когенерационная установка с газораспределительным пунктом

Когенерационная установка с газораспределительным пунктом



Система солнечных коллекторов КС «Кобрин» (для нужд ГВС)



Хранение газа в подземных хранилищах

ОАО «Газпром трансгаз Беларусь» эксплуатирует два подземных хранилища газа, созданных в водоносных отложениях, — Осиповичское и Прибугское, и Мозырское ПХГ в соленосных отложениях.

Карта размещения ПХГ


Осиповичское ПХГ введено в эксплуатацию в 1976 году. В настоящее время хранилище работает в циклическом режиме с объемом хранения активного газа свыше 0.3млрд.куб.м.

Прибугское ПХГ находится в опытно-промышленной эксплуатации.

Закачка газа начата в 2000 году. В настоящее время проводятся работы по расширению хранилища. Достигнутый объем активного газа превышает 0,4 млрд.куб. м. При положительных результатах опытно-промышленной эксплуатации возможно к 2015 году увеличение объемов активного газа до 0,6 млрд.куб.м.

Работы по созданию Мозырского ПХГ начаты в 2006 году. ПХГ создается с использованием существующих каверн бывшего хранилища светлых нефтепродуктов и отработанных горных выработок ОАО «Мозырьсоль». В 2009 году первая очередь Мозырского ПХГ введена в опытную эксплуатацию. В 2010 году на хранилище достигнута пиковая суточноая производительность 8 млн.куб.м.

Развитие Мозырского ПХГ будет продолжено в период 2011–2020 годы и далее до максимального объема — 1 млрд.куб.м. Динамика роста объемов активного газа в ПХГ показана на диаграмме.

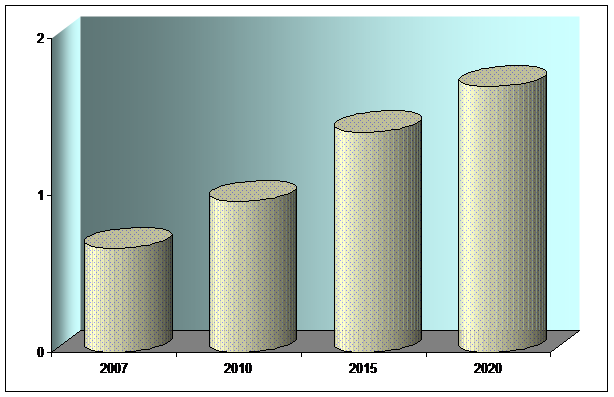

Динамика роста объемов активного газа в ПХГ


Обеспечение надежности работы системы газопроводов


Одной из главных задач ОАО «Газпром трансгаз Беларусь» является обеспечение надежной и безопасной работы объектов магистральных газопроводов с целью обеспечения бесперебойной поставки природного газа потребителям Республики Беларусь и транзитных поставок в страны Европы.

На основе отечественного и зарубежного опыта эксплуатации объектов магистральных газопроводов, научно-исследовательских работ в Республике Беларусь сформирована и реализуется система обеспечения надежной и безопасной эксплуатации магистральных газопроводов.

Для решения задач по обеспечению надежной и безопасной эксплуатации магистральных газопроводов службы эксплуатации укомплектованы необходимой техникой и оборудованием, а также квалифицированным персоналом, который в своей деятельности руководствуется требованиями Концепции энергетической безопасности Республики Беларусь, Директивы № 3 «Экономия и бережливость…», Законов Республики Беларусь и другими техническими нормативными правовыми актами.


Обеспечение надежной и безопасной работы магистральных газопроводов достигается выполнением основных мероприятий:

  • периодическим контролем состояния линейной части газопроводов с использованием технических средств;
  • поддержанием ее в исправном состоянии за счет выполнения Регламента технического обслуживания и ремонта в сроки, определенные планами-графиками;
  • своевременной модернизацией и реконструкцией;
  • постоянным контролем технологического режима работы системы;
  • постоянным обучением и повышением квалификации персонала, эксплуатирующего газотранспортную систему. В Обществе ежегодно разрабатывается программа повышения квалификации и переподготовки кадров;
  • проведением технического диагностирования.

В настоящее время выполнена внутритрубная диагностика всех магистральных газопроводов. По результатам проведённой внутритрубной диагностики выполнено локальное обследование и ремонт выявленных дефектов.

Важную роль в обеспечении надежности эксплуатации газотранспортной системы играет научно-исследовательская и практическая работа, проводимая специалистами ОАО «Газпром трансгаз Беларусь» совместно с подразделениями Национальной Академии Наук Беларуси.

Основными направлениями сотрудничества ОАО «Газпром трансгаз Беларусь» с научными организациями НАН Беларуси являются:

  • научно-техническое обоснование продления назначенного ресурса работы объектов магистральных газопроводов, сопровождение работ по внутритрубной диагностике;
  • выполнение комплекса научных исследований при эксплуатации подземных хранилищ газа.

Энергосбережение

Вопросы энергосбережения и энергоэффективности являются приоритетным направлением деятельности Общества, и представляют собой комплекс программных мер, направленных на создание необходимых условий организационного, материального, финансового характера для рационального использования и экономного расходования топливно-энергетических ресурсов.

Итоги работы за 2015 год

Потребление топливно-энергетических ресурсов (далее — ТЭР) ОАО «Газпром трансгаз Беларусь» за 2015 год составило 713 187 т у.т., в том числе: потребление котельно-печного топлива 662 006 т у.т., электроэнергии 51 181 т у.т. В 2014 году потреблено 814 428 т у.т., снижение ТЭР по сравнению с аналогичным периодом прошлого года составило 101 241 т у.т. (12,4%).

В соответствии с Программой энергосбережения и повышения энергетической эффективности ПАО «Газпром» на 2015 год (далее — Программа энергосбережения), утвержденной Приказом ПАО «Газпром» от 17.02.2015г. № 69, ОАО «Газпром трансгаз Беларусь» в 2015 году предусмотрено внедрение 24 приоритетных энергосберегающих мероприятий, в ходе реализации которых запланировано получение экономии топливно-энергетических ресурсов 6 297 т у.т.

При этом, на внедрение энергосберегающих мероприятий, планировалось израсходовать 1803,2 млн.руб. собственных средств Общества.

За 2015 год внедрено 30 энергосберегающих мероприятий (в том числе 6 дополнительных), 125,0 % от плана.

Экономия топливно-энергетических ресурсов от внедрения энергосберегающих мероприятий 2015 года составила 6 922 т у.т. (109,9% от плана), в том числе за счет внедрения:

— плановых мероприятий 6 837 т у.т. (108,6%);

— дополнительных мероприятий 85 т у.т. (1,3%),

Затраты на внедрение энергосберегающих мероприятий составили 1309,6 млн.руб. (72,6%), в том числе:

— по мероприятиям отчетного года 1135,9 млн.руб.;

— по дополнительным мероприятиям 173,7 млн.руб.

Целевые показатели выполнения Программы энергосбережения и мероприятия по энергосбережению, в результате внедрения которых достигнута экономия ТЭР за 2015 год приведены в таблицах 1 и 2.

Таблица 1. Целевые показатели энергосбережения ОАО «Газпром трансгаз Беларусь» 2015 года

Целевой показатель

Ед. изм.

План

2015 года

Факт

2015 года

Выполнение, %

Экономия газа

тыс. м³

5 336,8

5 819,2

109,0

Экономия электрической энергии

тыс. кВт·ч

360,3

491,7

136,5

Экономия тепловой энергии

Гкал

336,5

526,9

156,6

ИТОГО

т у.т.

6 297

6 922

109,9

Удельный вес экономии ТЭР от реализации энергосберегающих мероприятий 2015 года составил:

— по газу 96,7%, что обусловлено высокой долей за­трат газа на собственные технологические нужды;

— по электроэнергии 2,0%;

— по экономии тепловой энергии 1,3%.

Таблица 2. Мероприятия по энергосбережению, в результате внедрения которых достигнута экономия ТЭР в 2015 году

Мероприятия по энергосбережению

Экономический эффект,

т у.т.

Разработка схем и организация режимов работы газотранспортной системы с целью максимальной выработки объемов природного газа с участков газопроводов, подлежащих ремонту

3 496,0

Проведение промывки проточной части осевых компрессоров ГТУ моющим раствором в филиалах Общества

2 020,8

Бескомпрессорная закачка газа в Осиповичское подземное хранилище газа

645,2

Использование утилизируемого природного газа из разгрузочных скважин для работы ГМК в Осиповичском УМГ

479,9

Химическая промывка котлов и тепловых сетей

44,7

Замена светильников и ламп на энергоэффективные светодиодные светильники и лампы

38,7

Установка котла меньшей мощности для целей горячего водоснабжения в межотопительный период

31,0

Проведение режимно-наладочных испытаний котлов

11,8

Другие мероприятия

25,4

Экономический эффект полученный за счет мероприятий, внедренных в предшествующем году

128,5

ИТОГО

6 922

Мини-ТЭЦ мощностью 1,2 МВт, работающая на утилизируемом газе низкого давления, в филиале "Осиповичское управление магистральных газопроводов"

Мини-ТЭЦ мощностью 1,2 МВт, работающая на утилизируемом газе низкого давления, в филиале «Осиповичское управление магистральных газопроводов»

С 2009 года в ОАО «Газпром трансгаз Беларусь» используется блочная компрессорная установка БКУ-500 для утилизации газа среднего давления в филиале «Осиповичское управление магистральных газопроводов».

Блочная компрессорная установка БКУ-500

Блочная компрессорная установка БКУ-500

В обществе эксплуатируются две мини-ТЭЦ: КГУ «Осиповичского УМГ» мощностью 1,2 МВт, использующая вторичные энергоресурсы (утилизируемый природный газ) и ЭСН КС «Слонимская» Слонимского УМГ мощностью 3,9 МВт.

Мини-ТЭЦ за 2015 год обеспечили выработку:

24 662 тыс.кВт·ч электрической энергии, в том числе реализовано на сторону 18 102 тыс.кВт·ч, использовано на собственные нужды филиалов 6 560 тыс.кВт·ч;

4 041 Гкал тепловой энергии, использованной на собственные нужды филиалов.

Выработка тепловых вторичных энергоресурсов (ВЭР) за 2015 год по Обществу составила 23 717 Гкал, что эквивалентно экономии топливно-энергетических ресурсов в объеме 4 150 т у.т.

Задачи по энергосбережению на 2016 год

Программа энергосбережения и повышения энергетической эффективности ОАО «Газпром трансгаз Беларусь» на 2016–2018 годы, сформирована в соответствии с «Требованиями по разработке программы энергосбережения и повышения энергетической эффективности дочернего общества ПАО „Газпром“ и утверждена генеральным директором Общества 09.09.2015 года.

За счет внедрения запланированных мероприятий Программы энергосбережения Общества в 2016 году запланировано получить экономию топливно-энергетических ресурсов 6 301 т у.т.

Таблица 3. Целевые показатели энергосбережения ОАО «Газпром трансгаз Беларусь» на 2016 год

Целевой показатель

Ед. изм.

План 2016 года

Экономия газа

тыс. м3

5 334,7

Экономия электрической энергии

тыс. кВт×ч

355,6

Экономия тепловой энергии

Гкал

382,3

ИТОГО

т у.т.

6 301
